一、概述

焊接设备的接地，是保障焊接设备安全、操作人员安全和设备正常运行的必要措施。可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。由此可以我们知道，接地工程的广泛性和重要性。

一方面，随着时代的进步，强功能高价值焊接设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代焊接设备要求更低的接地电阻，还往往需要抗干扰。

二、接地的概念

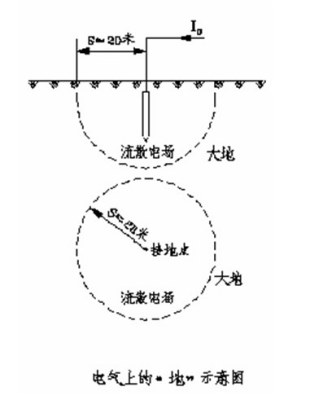

带电导体与大地相接触的现象称为接地。该定义中隐含了一个事实——导体对大地放电。那么什么是"地"呢？就是以接地点为圆心，以距离S为半径的半球形以远、0电位的地方，称作电气上的"地"。如图所示

距离S以内为流散电场，场强随S减小而增强。电场中的电流为扩散电流，电流受到的阻力称流散电阻。

根据经验，一般确认：在干燥的气候条件下S为20m。在不明确接地点具体数据时，可确认20米及以远处电位为0，显然也就是安全的地方。

在接地点，带电导体与大地电位等于0处的电压称接地电压U0；流入大地的电流称接地短路电流I0；它们的比值称作接地电阻R0，即R0=U0/I0。如变换为I0*R0=U0，更容易看出，接地电阻R0与接地电压U0成正比关系。后面讨论的人们建造的接地装置就是将接地电阻R0的值做得尽量小，使接地装置在接地电流I0通过时接地导线与地的接地电压U0尽量低。而U0就是该点的地电位，地电位U0的升高称之为地电位升。当某一接地装置建造后，接地电阻R0是一个常数，地电位升U0随着接地电流I0增大而升高。

三、接地的分类和目的：

按接地的作用来分类，常用的有以下几种：

⑴.保护接地：防止电气设备的外壳带电，保护人员和设备不受损害为保护接地。

⑵.工作接地：保障设备的正常运行需要为工作接地，例如配电变压器低压侧中性点的工作接地。

⑶.过电压（防雷）接地：为了消除电气装置或设备的金属结构免遭过电压损坏的接地。

⑷.静电接地：防止产生的聚集静电荷对设备的损坏而进行接地。

⑸.隔离接地：把不能受干扰的电器设备或干扰源用金属外壳屏蔽起来并进行接地，以避免干扰信号影响设备正常工作。
